前言

感謝使用OBDIICLOUD 提供的CC410汽車OBD智能電源線線。本產品方便車載產品取電，帶智能發動機運行狀態檢測，可準確模擬汽車ACC狀態，帶簡便命令接口，可以提供OBD數據采集、汽車車身狀態獲取等業務。使用前請仔細閱讀用戶手冊，您將領略其完善的功能和簡潔的操作方法。

OBD智能電源線線主要用于車載電子產品取電、ACC狀態提供，汽車OBD數據采集以及汽車故障診斷，本公司不承擔由于用戶不正常操作造成的財產損失或者人身傷害責任。請用戶按照手冊中的技術規格和參考設計開發相應的產品。同時注意使用車載電子產品應該關注的一般安全事項。

 目錄

1. 緒論

2. OBD智能電源線綜述

2.1. OBD智能電源線主要特性

2.2. 工作模式

2.3. OBD智能電源線功能框圖

3. OBD智能電源線產品形態

3.1. 外觀圖

3.2. 連接件描述

3.3. 外觀結構尺寸

4. 接口應用

4.1. 供電

4.2 功能模式

4.3 CAN總線接口

5. 電氣，可靠性和汽車電器特性

5.1 絕對最大值

5.2 工作溫度

5.3 數字接口特性

5.4 OBD接口特性

5.5 耗流(VBAT=12V)

5.6 靜電防護

版本歷史

1. 緒論

本文檔描述了OBD智能電源線的硬件應用接口，包括相關應用場合的電路連接等。可以幫助用戶快速的了解OBD智能電源線的接口定義、電氣性能和結構尺寸的詳細信息。結合本文檔和其他的應用文檔，用戶可以快速的使用OBD智能電源線來設計車載電子取電及獲取OBD數據的方案。

2. OBD智能電源線綜述

CC410 是專門針對汽車后裝電子設備供電、提供OBD數據開發的一款電源線，OBD智能電源線可支持但不限于以下標準OBDII汽車通訊協議

ISO9141-2

ISO14230

ISO15765

OBD智能電源線線體積小巧，一端使用OBD一體小盒與汽車相連，用于采集汽車總線數據；另一端使用寶馬5pin接頭與用戶車載電子設備相連，為車載產品提供準確的ACC信號，數據輸出TTL電平；12V或者5V電源輸出可選；體積小巧，OBD接頭與電路一體，安裝方便，即插即用，非常適合于各種行車記錄儀，智能后視鏡等獲取主電源、ACC狀態，OBD數據。

CC410 OBD智能電源線用于與汽車診斷通訊，硬件支持一路高速CAN線、一路KLine物理層,可跟現在的極大部分汽車的各種控制系統進行診斷通訊。

OBD智能電源線可通過解析CAN總線上的廣播數據，精準獲取車輛ACC狀態，并給車載產品輸出模擬的ACC電平；對于沒有CAN廣播數據的車輛，可以通過OBD協議獲取轉速數據，準確判斷ACC狀態；如果車輛不支持OBD協議，還可通過車云網獨特的電壓判斷算法，輸出穩定可靠的ACC信號。

OBD智能電源線將汽車總線各種協議的數據轉換為UART 格式的數據進行發送和接收，戶可直接與各種單片機、PC 串口，PAD 等設備與汽車相連接。能快速的實現產品的二次開發（協議見“車云網標準OBD解析協議”文檔）。

OBD智能電源線通過汽車速度變化，結合車云網優秀的算法，為用戶提供急加速急減速等駕駛行為分析。

通過精準里程油耗算法，為用戶提供里程油耗相關應用。

支持大部分汽車OBD及專有的診斷應用。

內置固化升級程序，可實現無限功能升級。l

CC410  OBD智能電源線性能穩定。 采用省電技術設計，在休眠模式下耗電流低至2mA。

智能電源線主要應用：

2.1. OBD智能電源線主要特性

2.2. 工作模式

下表簡要介紹了CC410的多種工作模式。

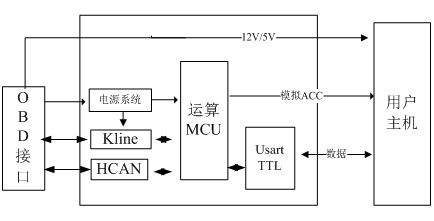

2.3. OBD智能電源線功能框圖

下圖列出了OBD智能電源線的主要功能部分：

  圖1： OBD智能電源線功能框圖

3. CAN解碼盒產品形態

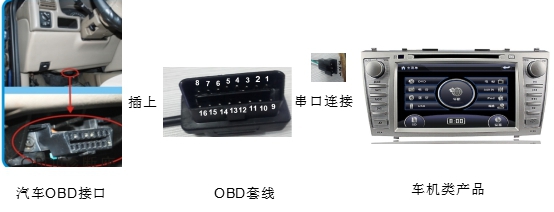

3.1. 外觀圖及應用連接

3.2. 連接件描述

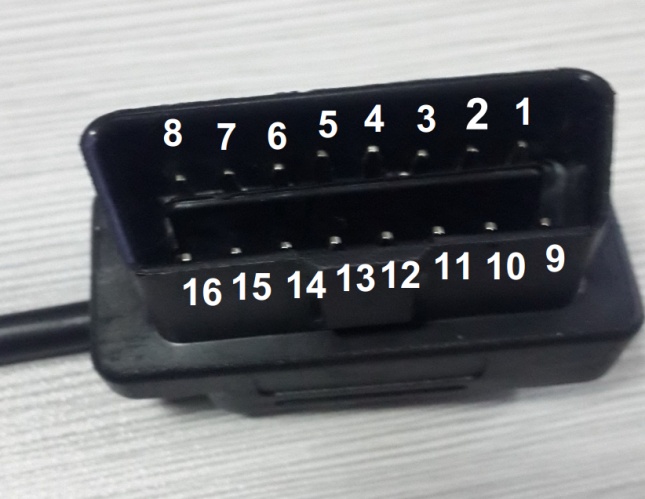

OBD智能電源線16pinOBD接口定義如下

OBD_PIN4----------GND

OBD_PIN5----------EARTH

OBD_PIN6----------HCANH

OBD_PIN7----------KLINE

OBD_PIN14----------HCAL

OBD_PIN15----------LLINE

OBD_PIN16----------VBAT

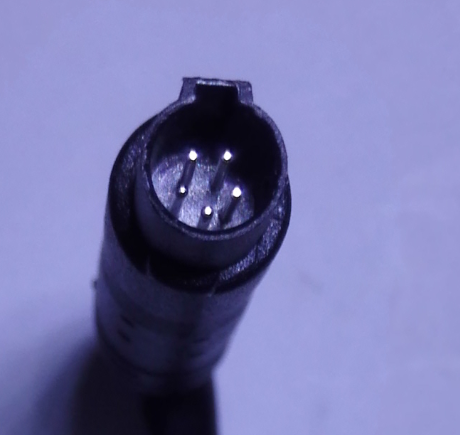

OBD智能電源線輸出接口定義如下（可根據客戶需求定制開發）

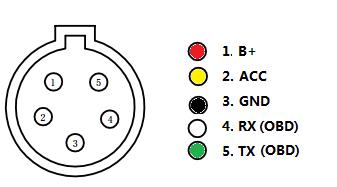

OBD智能電源線用戶接口定義如下：

1.紅色-OBD電源線電源輸出----------12V 5V可選

2.黃色-OBD電源線ACC輸出----------12V  50mA

4.白色-OBD電源線RX----------用戶TX

5.綠色-OBD電源線TX----------用戶RX

3.黑色-OBD電源線GND----------用戶GND

長寬高：45*38*20mm  包括OBD J1962插針座高度

輸出線束長度：50cm

4. 接口應用

4.1. 供電

OBD智能電源線電壓輸入范圍是9V到16V， 適用于12V乘用車系統，最高電壓不能超過18V，否則會引起OBD智能電源線損壞。

4.2 功能模式

4.2.1正常工作模式

汽車在啟動發動機時，OBD智能電源線偵測到發動機點火信息，自動搜索汽車的通訊類型，與汽車ECU建立通訊，獲取汽車相關診斷數據、OBD數據流、故障碼、防盜狀態等，模擬ACC輸出高電平，供外接設備選擇工作模式，通過USART發送給主機。并根據獲取的數據，計算累積里程、瞬時油耗、耗油量等，接收主機查詢命令，報告主機想要獲得的數據。此模式OBD智能電源線所有功能開啟，電流20mA-50mA。

4.2.2 休眠模式

OBD智能電源線監測到發動機熄火后，ACC模擬輸出低電平，進入休眠模式，降低功耗。汽車熄火后OBD智能電源線進入休眠模式。休眠模式下，MCU關閉部分外設，檢測汽車總線上是否有數據，外部是否有振動，蓄電池電壓是否變化，來判斷是否喚醒OBD智能電源線。OBD智能電源線在此功能模式下耗電電流小于2mA，在休眠模式下,可通過串口喚醒解碼盒。

4.3 串口

CC410提供一個用于通訊的標準串口。包含數據信號線 TXD 和RXD，串口支持的通訊波特率57600bps。串口配置為：8 位數據位，無奇偶校驗，1 位停止位，無數據流控。

4.4 總線接口

CAN總線分為高速和低速，高速CAN系統采用硬線是動力型，速度：500kbps，控制ECU、ABS等；低速CAN是舒適型，速度：125Kbps，主要控制儀表、防盜等。

OBD智能電源線HCANH接OBD接口第6腳，HCANL接OBD接口第14腳，K引腳接OBD第7腳。

4.5.模擬ACC輸出

OBD智能電源線可通過解析CAN總線上的廣播數據，精準獲取車輛ACC狀態，并給車載產品輸出模擬的ACC電平；對于沒有CAN廣播數據的車輛，可以通過OBD協議獲取轉速數據，準確判斷ACC狀態；如果車輛不支持OBD協議，還可通過車云網獨特的電壓判斷算法，輸出穩定可靠的ACC信號。

5. 電氣，可靠性和汽車電器特性

5.1 絕對最大值

下表顯示了在非正常工作情況下絕對最大值的狀態。超過這些極限值將可能會導致OBD智能電源線永久性損壞。

*適用于數字接口。

5.2 工作溫度

下表顯示了OBD智能電源線的工作溫度范圍：

5.3 數字接口特性

*適用于數字接口。

5.4 OBD接口特性

5.5 耗流(VBAT=12.7V)

5.6 靜電防護

OBD智能電源線沒有專門針對靜電放電做保護。因此，用戶在生產、裝配和操作OBD智能電源線時必須注意靜電防護。ESD 性能參數（溫度：25℃，濕度：45%），OBD智能電源線測試的性能參數如下表：
