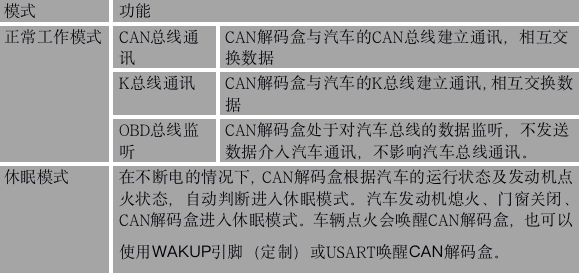

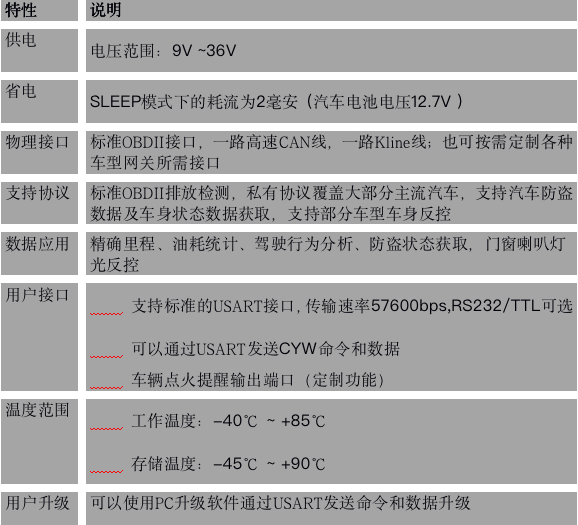

2.2. 工作模式
下表簡要介紹了CC420的多種工作模式。
2.3. CAN解碼盒功能框圖
下圖列出了CAN解碼盒的主要功能部分：
3. CAN解碼盒產品形態

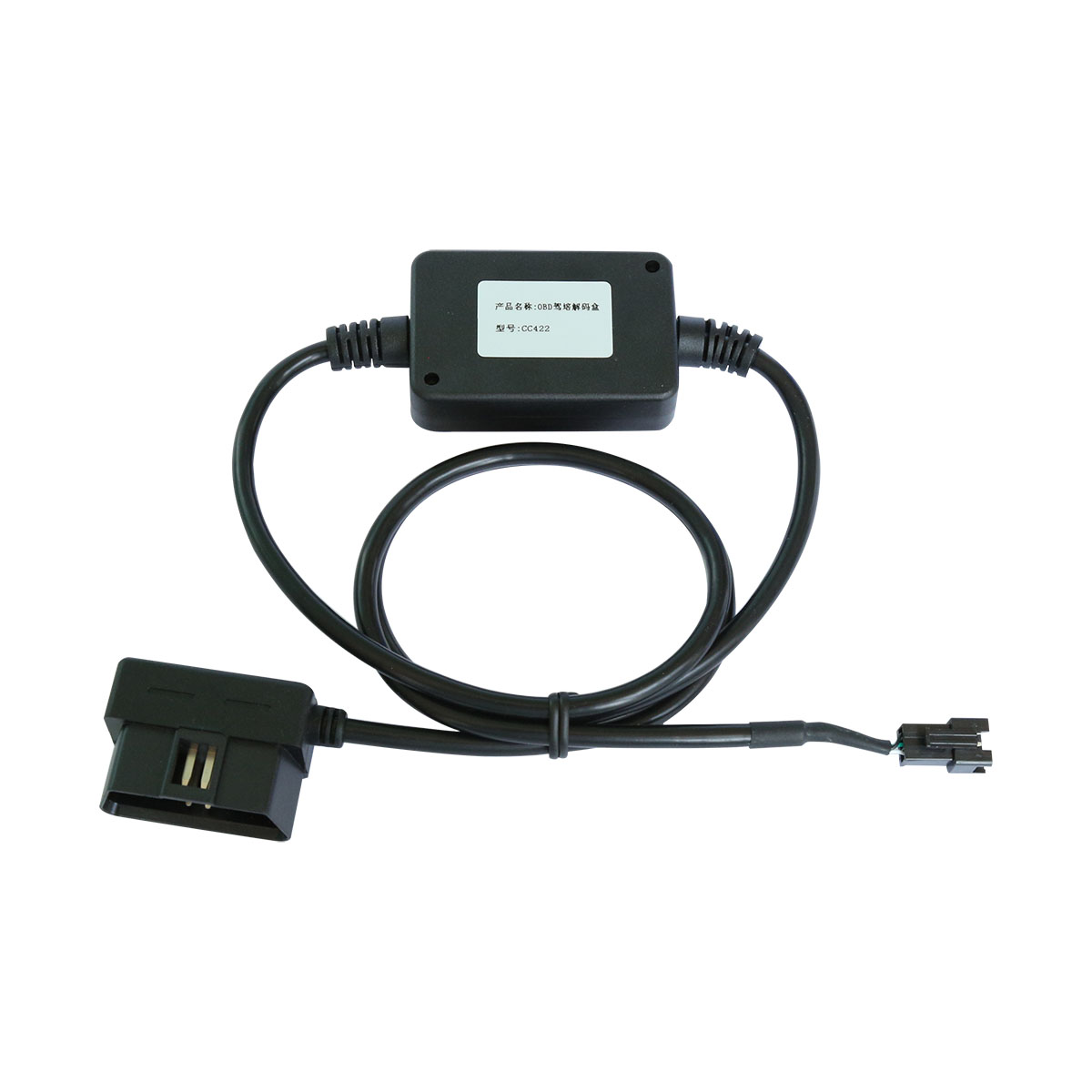

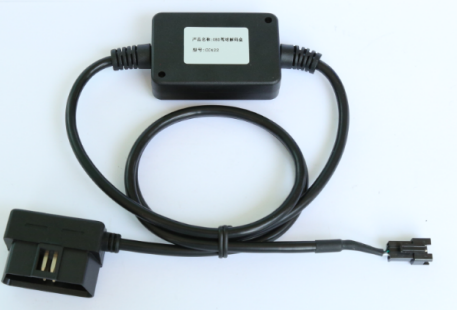

3.1. 外觀圖及應用連接
3.2. 連接件描述

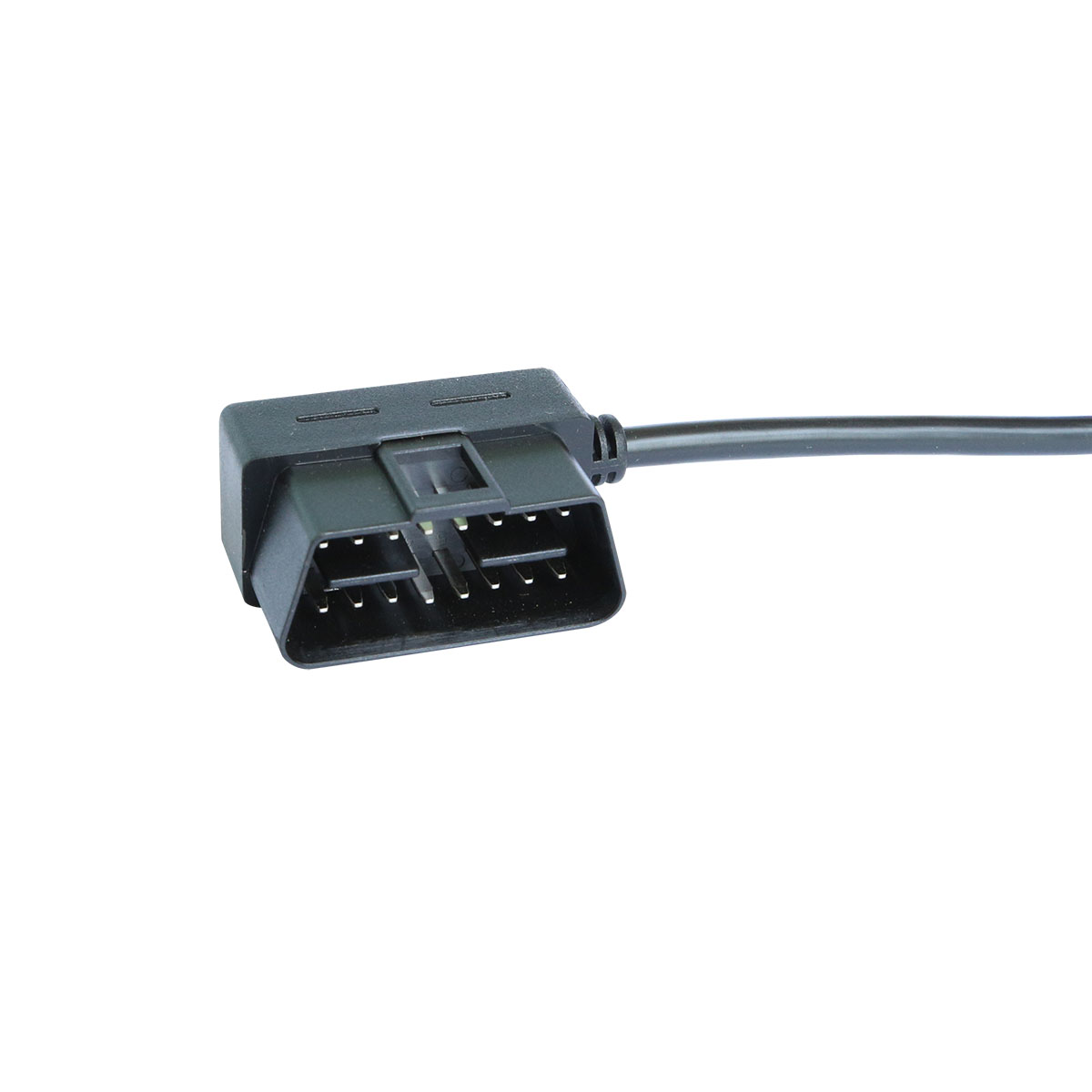

CAN解碼盒16pinOBD接口定義如下
OBD_PIN4----------GND
OBD_PIN5----------EARTH
OBD_PIN6----------HCANH
OBD_PIN7----------KLINE
OBD_PIN14----------HCAL
OBD_PIN15----------LLINE
OBD_PIN16----------VBAT
CAN解碼盒用戶接口定義如下：
1.白色-解碼盒RX----------用戶TX
2.綠色-解碼盒TX----------用戶RX
3.黑色-解碼盒GND----------用戶GND

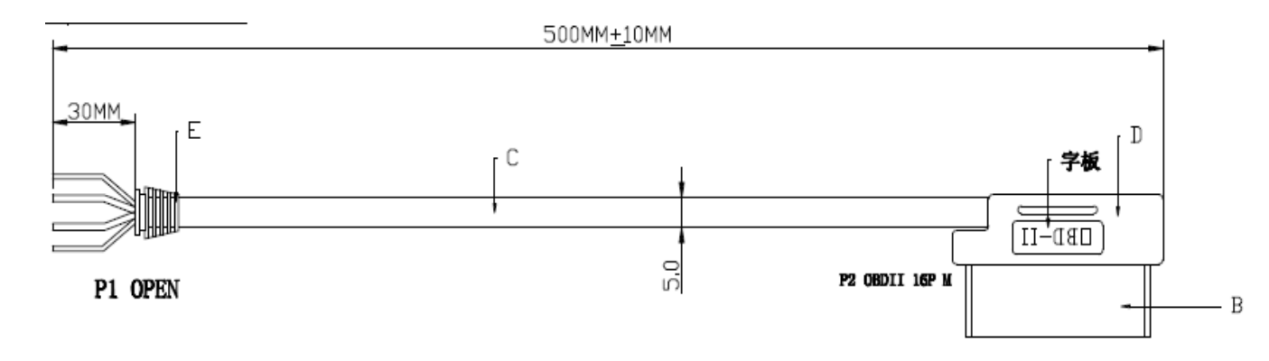

3.3. 外觀結構尺寸
4. 接口應用
4.1. 供電
CAN解碼盒電壓輸入范圍是9V到36V， 適用于12V及24V車載系統，最高電壓不能超過36V，否則會引起CAN解碼盒損壞。
4.2 功能模式
4.2.1正常工作模式
汽車在啟動發動機時，CAN解碼盒偵測到發動機點火信息，自動搜索汽車的通訊類型，與汽車ECU建立通訊，獲取汽車相關診斷數據、OBD數據流、故障碼、防盜狀態等，通過USART發送給主機。并根據獲取的數據，計算累積里程、瞬時油耗、耗油量等，接收主機查詢命令，報告主機想要獲得的數據。此模式CAN解碼盒所有功能開啟，電流20mA-50mA。
4.2.2 休眠模式
CAN解碼盒監測到發動機熄火后，會繼續監測汽車的防盜狀態，如果在設定的時間內汽車沒有正確設防，會給主機發送告警信息。在得到主機應答確認后，進入休眠模式，降低功耗。汽車熄火后正確設防，CAN解碼盒進入休眠模式。休眠模式下，MCU關閉部分外設，檢測汽車總線上是否有數據，蓄電池電壓是否變化，來判斷是否喚醒CAN解碼盒。也可以通過主機給CAN解碼盒中斷信號來喚醒CAN解碼盒。CAN解碼盒在此功能模式下耗電電流小于2mA，在休眠模式下,可通過串口喚醒解碼盒。
4.3 串口
CC420提供一個用于通訊的標準串口。包含數據信號線 TXD 和RXD，串口支持的通訊波特率57600bps。串口配置為：8 位數據位，無奇偶校驗，1 位停止位，無數據流控。
4.4 總線接口
CAN總線分為高速和低速，高速CAN系統采用硬線是動力型，速度：500kbps，控制ECU、ABS等；低速CAN是舒適型，速度：125Kbps，主要控制儀表、防盜等。
CAN解碼盒HCANH接OBD接口第6腳，HCANL接OBD接口第14腳，K引腳接OBD第7腳。
4.5.復位及喚醒 （定制）
CC420CAN解碼盒支持復位功能，用戶可以通過發送重啟指令來快速重啟CAN解碼盒。
5. 電氣，可靠性和汽車電器特性
5.1 絕對最大值
下表顯示了在非正常工作情況下絕對最大值的狀態。超過這些極限值將可能會導致CAN解碼盒永久性損壞。
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
12V |
- |
- |
36 |
V |
|
II* |
- |
- |
8 |
mA |
|
IO* |
- |
- |
8 |
mA |
*適用于數字接口。
5.2 工作溫度
下表顯示了CAN解碼盒的工作溫度范圍：
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
工作溫度 |
-40 |
+25 |
+85 |
℃ |
|
存儲溫度 |
-45 |
|
+90 |
℃ |
5.3 數字接口特性
|
參數 |
描述 |
最小值 |
典型值 |
最大值 |
單位 |
|
VIH |
輸入高電平電壓 |
2.8 |
- |
5 |
V |
|
VIL |
輸入低電平電壓 |
-0.3 |
- |
0.7 |
V |
|
VOH |
輸出高電平電壓 |
3.4 |
- |
- |
V |
|
VOL |
輸出低電平電壓 |
- |
- |
0.4 |
V |
*適用于數字接口。
6.4 OBD接口特性
|
參數 |
描述 |
最小值 |
典型值 |
最大值 |
單位 |
|
CANH
CANL |
CANH電平電壓 |
3 |
3.6 |
4.25 |
V |
|
CANL電平電壓 |
0.5 |
1.4 |
1.75 |
V |
|
|
K
|
輸出高電平電壓 |
9 |
- |
- |
V |
|
輸出低電平電壓 |
- |
- |
1.5 |
V |
6.5 耗流(VBAT=12.7V)
|
參數 |
描述 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
平均電流 |
工作模式 |
CAN解碼盒全功能運行 |
20 |
50 |
70 |
mA |
|
休眠模式 |
CAN解碼盒進入休眠模式 |
1.5 |
2 |
3 |
mA |
5.6 靜電防護
CAN解碼盒沒有專門針對靜電放電做保護。因此，用戶在生產、裝配和操作CAN解碼盒時必須注意靜電防護。ESD 性能參數（溫度：25℃，濕度：45%），CAN解碼盒測試的性能參數如下表：
|
引腳 |
接觸放電 |
空氣放電 |
|
12V |
±6KV |
±12KV |
|
GND |
±6KV |
±12KV |
|
TXD、RXD |
±2KV |
±8KV |
