CC750 4GTBOX是車云網打造的一款基于車聯網技術智能服務系統中的采集終端，該終端為整個智能服務系統提供GPS/BD衛星精準定位、數字移動通訊、采集車輛發動機ECU數據、車身中央控制器CAN總線數據等信息。終端準確獲取車輛儀表盤里程、油耗、故障等信息，結合GPS位置服務，通過外接各種傳感器，可以滿足各行各業的車輛定位監控管理功能。通過WIFI熱點分享功能，可為車內乘客及其他車載設備提供互聯網連接功能。
2.產品特性
●通過轉接線與車輛連接，可以接4G OBD標準接口及各種CAN總線網關接插件。
● 支持標準OBDII功能、提供車輛私有協議破解、支持新能源車輛協議開發。
● 支持專車專用的反控功能開發，鳴笛、閃燈、開關中控鎖等。
● 低功耗模式的睡眠和喚醒機制，能極大的減少車載終端對原車電瓶的影響。
● 駕駛行為監測，實時車速、發動機負荷、終端內置3軸加速度計數據。
● 對車輛故障、汽車蓄電池、剩余油量、車輛安全狀態進行實時監控。
● 精準油耗、里程統計，從汽車總線獲取油耗、里程信息，精度達99%。
● 車輛故障報警，實時監測發動機各傳感器和執行器故障，實時報警。
● 車輛電瓶低電壓報警，監測到電瓶電壓，通過發送警報給車主。
● 車輛電瓶低電壓報警，監測到電瓶電壓，通過發送警報給車主。
● 車載網關功能，為車內中控大屏、行車記錄儀、駕駛輔助系統能提供WIFI上網。
● 支持外接傳感器，油量傳感器、溫度傳感器、RFID、指紋識別、網絡攝像頭、一鍵報警。
● 車輛軌跡跟蹤，隨時隨地查詢車輛的當前位置信息，歷史運行軌跡回放。
● 采用蝶形算法，對GPS的軌跡進行優化處理，GPS軌跡不會飄移、定位精準。
● 盲區數據補報，車機將信息儲存，等有信號后，再將數據補傳上報。
3.產品功能
|
CAN診斷功能 |
車輛數據流 |
定時上報車輛關鍵數據流、支持特殊數據的破解定制開發。 |
|
讀取車輛故障 |
終端識別車輛故障信息，車輛故障狀態發生改變時上報平臺。 |
|
|
清除車輛故障 |
通過平臺下發指令清除車輛故障。 |
|
|
點火熄火判斷 |
準確判斷車輛點火熄火，熄火后進入休眠,降低功耗。 |
|
|
里程油耗統計 |
通過讀取OBD數據，精準計算統計車輛運行的里程及油耗 |
|
|
行程報告 |
一個行程結束后，可以上報此次行程的用車信息。 |
|
|
車輛體檢 |
可實現對車輛的專業故障診斷，提供一個整車車況評估。 |
|
|
|
GPS/BD定位 |
可以實現GPS/BD雙模定位，符合國家鼓勵政策。 |
|
定位功能 |
定位數據 |
經緯度、時間、衛星數、速度、方向、ACC狀態、電瓶電壓 |
|
基站定位功能 |
包含網絡基站LAC和CellID信息、運營商編碼。 |
|
|
智能軌跡 |
終端自動判斷軌跡路線，實現軌跡蝴蝶形效果。 |
|
|
按間隔報告 |
監控平臺設置發送終端回傳定位信息的方式及頻率參數。 |
|
|
網絡通訊功能 |
4G全網通 |
適合國內移動/聯通/電信的4G網絡 |
|
WIFI熱點分享 |
可提供車內乘客WIFI熱點上網（選配） |
|
|
網絡掉線重連 |
網絡掉線能夠自動重連。 |
|
|
通信協議 |
數據信息與平臺交互采用TCP協議 |
|
|
參數設置 |
通過平臺直接對終端進行IP地址、端口號、APN設置。 |
|
|
駕駛行為 |
駕駛行為 |
包括駕駛循環起點終端時間、駕駛循環總里程、平均車速、最大車速、超速時長、超速次數、怠速時長、急加速、急減速、急轉彎信息。 |
|
駕駛行為事件 |
車輛行駛過程中，產生急加速、急減速、急轉彎事件，單獨上報事件。 |
|
|
提醒報警功能 |
車輛故障報警 |
通過OBD診斷，車輛有故障碼報警。 |
|
點火提醒 |
車輛點火上報點火報警，包含點火時間、GPS信息。 |
|
|
熄火提醒 |
車輛熄火上報熄火報警，包含熄火時間、GPS信息。 |
|
|
低電壓報警 |
車輛電壓低于可設置的電壓閥值，上報低電壓報警，包含報警時間、GPS信息。 |
|
|
怠速過長報警 |
車輛怠速時間超過可設置的時間閥值，上報怠速時間過長報警，包含報警時間、GPS信息。 |
|
|
水溫報警 |
對于支持OBD水溫?cái)?shù)據的車輛，水溫超過可設置的溫度閥值，上報水溫報警，包含報警時間、GPS信息、當時水溫值。 |
|
|
超速報警 |
車輛行駛速度超過可設置的速度閥值，上報超速報警，包含報警時間、GPS信息。 |
|
|
碰撞報警 |
車輛行駛過程中，產生加速度大于可設置的閥值，經前后車速過濾，定義為嚴重碰撞場景，上報碰撞報警，包含碰撞時間、GPS信息、碰撞加速度 |
|
|
設備上電提醒 |
終端設備插入，上報插入提醒。 |
|
|
設備拔出報警 |
終端設備拔出，上報拔出報警（有備電選配時）。 |
|
|
外接設備 |
輸入功能 |
支持多路I/O狀態信號輸入，高低電平觸發。 |
|
輸出控制 |
支持多路控制信息輸出，控制繼電器斷油斷電。 |
|
|
外接傳感器 |
可接各種數據采集傳感器,串口通訊，RS232/TTL可選 |
|
|
遠程控制管理功能 |
遠程升級 |
可通過移動網絡對終端軟件進行遠程升級、通過FTP服務器升級。 |
|
遠程重啟 |
通過數據通道方式下發指令重啟設備。 |
|
|
遠程查詢 |
平臺通過網絡遠程查詢終端信息、車輛類型、GPRS通訊參數、心跳參數等。 |
|
|
遠程設置 |
平臺通過移動網絡遠程設置終端信息、車輛類型、GPRS通訊參數、心跳參數等。 |
|
|
平臺功能 |
可對接的協議 |
帝馨18GPS平臺CYWOBD空中協議 JT808部標平臺，帶OBD擴展數據 新能源汽車國標GB/T 32960協議（定制） |
4.應用領域
政企車隊管理 分時租賃 物流車管理 保險公司 新能源國標
工程機械監控 手機控車 網約車 兩客一危 4S試乘試駕
5.技術指標
|

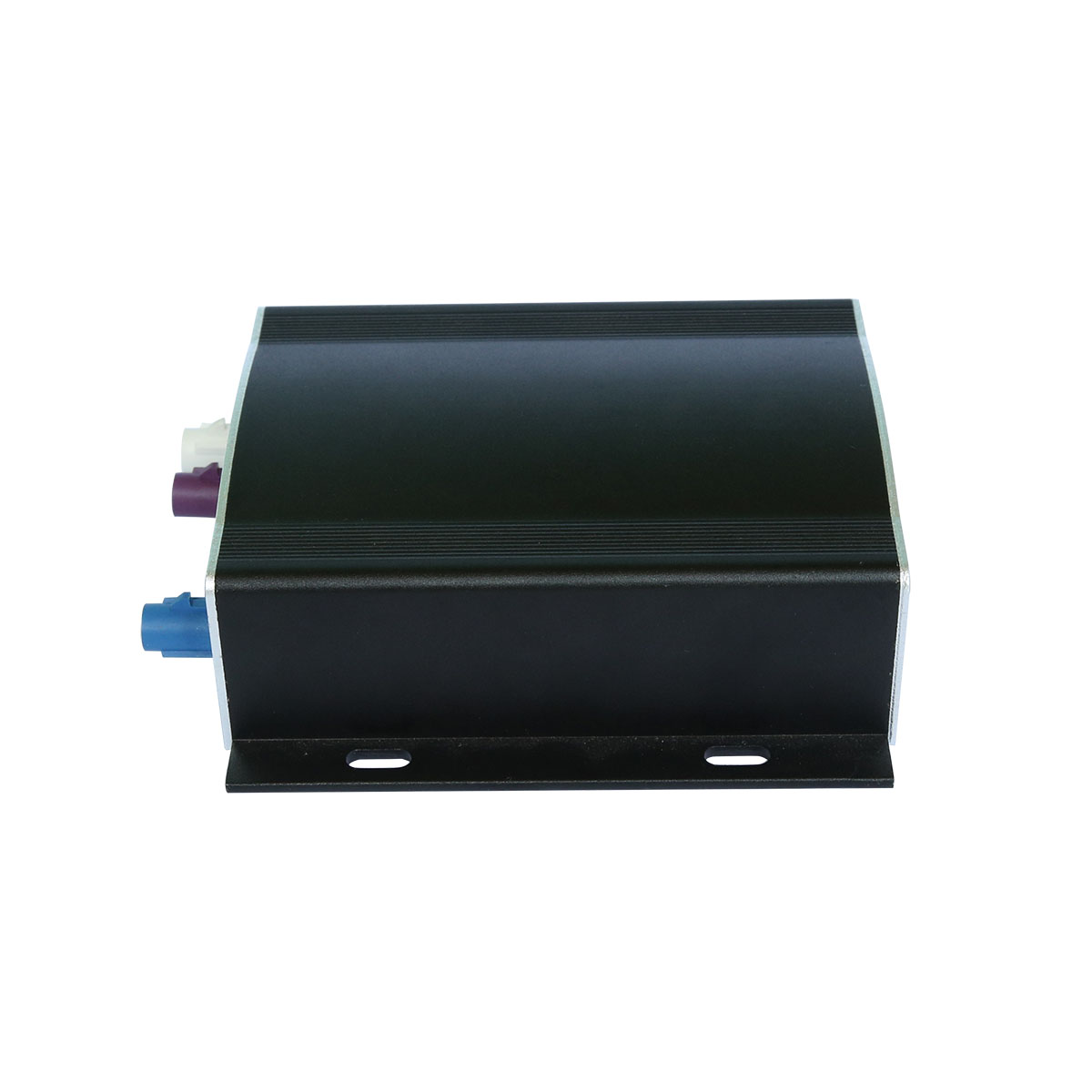

機械參數 |
尺寸 |
103mm（長） x 80mm（寬） x 35mm（高） |
|
重量 |
220g |
|
|

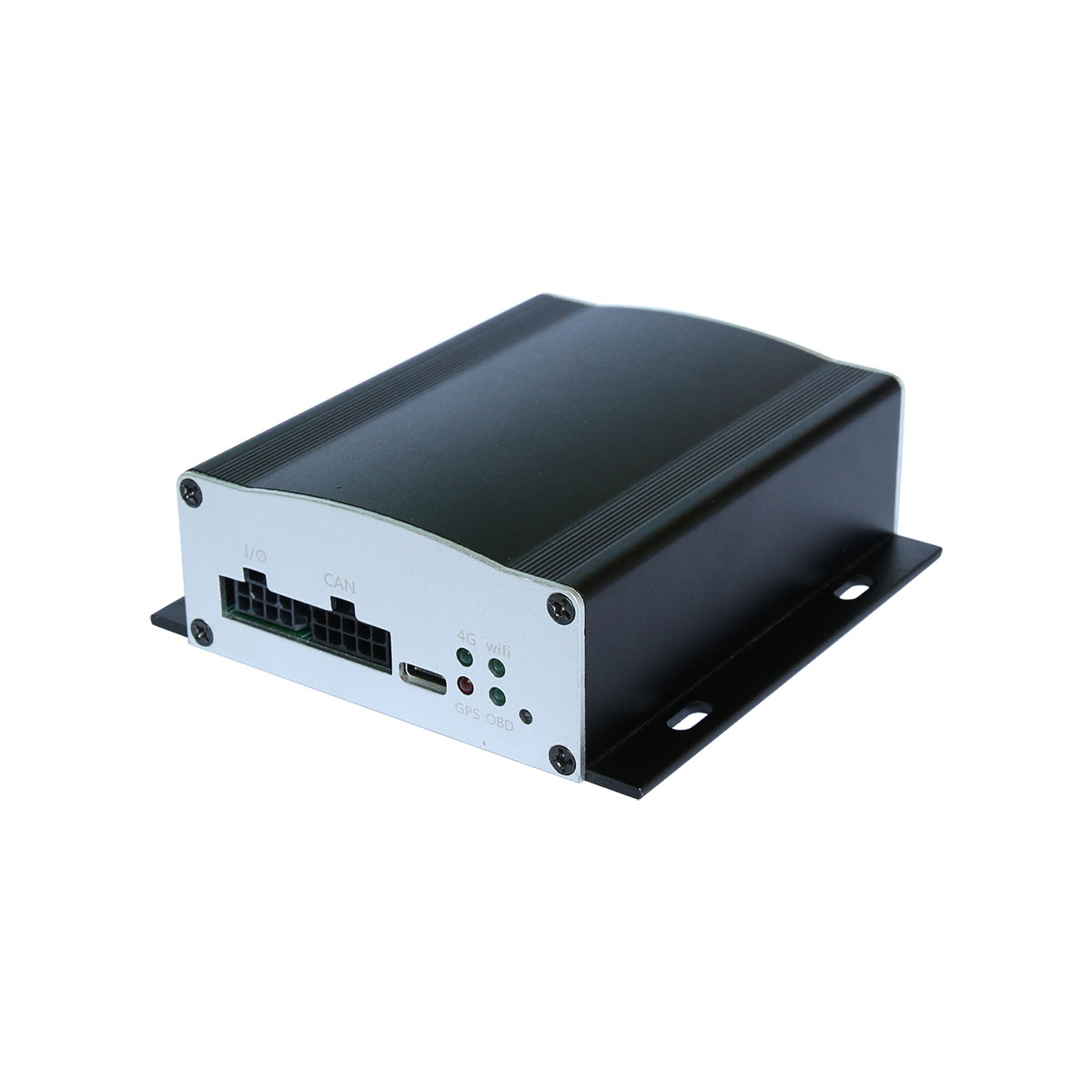

接口 |
CAN接口：2*5PIN 3.0mm 43045接口 SIM卡接口：抽屜式 普通大卡 調試設置口：Type-C USB 射頻接口：FAKRA接頭，3路 輸入輸出控制口：2*54PIN 3.0mm 43045接口 |
|
|
存儲 |
4MB FLASH，最多可存儲2萬條GPS數據 |
|
|
診斷協議 |
ISO 9141-2 ISO 14230-4 ISO 15765-4 SAE J1939（定制功能） SAE J1587/J1708（定制功能） 專用私有診斷協議（定制功能） |
|
|
電源 |
工作電壓 |
9-36VDC 帶防反接功能，帶自恢復保險絲 |
|
平均工作電流： |
<150mA |
|
|
最大工作電流： |
<200mA |
|
|
休眠電流： |
<3mA |
|
|
內置電池 |
3.7V/140mAH（選配） |
|
|
三軸加速度傳感器 |
+/-16g，駕駛行為檢測，碰撞、側翻檢測 |
|
|
定位方式 |
GPS/BD雙模 支持AGNSS下載星歷輔助定位 |
|
|
GNSS |
接收通道：32 接收靈敏度：-162dBm 定位精度：5m CEP 冷啟動：<60s 半天空狀態 熱啟動：<1s |
|
|
數據傳輸方式 |
LTE/ HSPA/ GPRS/ SMS 支持移動、聯通、電信，兼容物聯網卡 |
|
|
4G頻段 |
工作頻段： FDD LTE B1/B3/B8 TDD LTE B38/B39/B40/B41 TD-SCDMA B34/B39 WCDMA/HSPA+ B1/B8 GSM/GPRS 900/1800MHz 數據速率: LTE-FDD Max 100Mbps (DL) Max 50Mbps (UL) LTE-TDD Max 61Mbps (DL) Max 18Mbps (UL) HSPA+ Max 42Mbps (DL) Max 5.76Mbps (UL) 網絡通訊協議：內嵌TCP/IP協議棧 |
|
|
WIFI分享 |
IEEE 802.11a/b/g/n/ac無線傳輸協議 4G網絡下生成WIFI熱點，共享網絡 |
|
|
指示燈 |
OBD/4G/GPS/WIFI指示 |
|
|

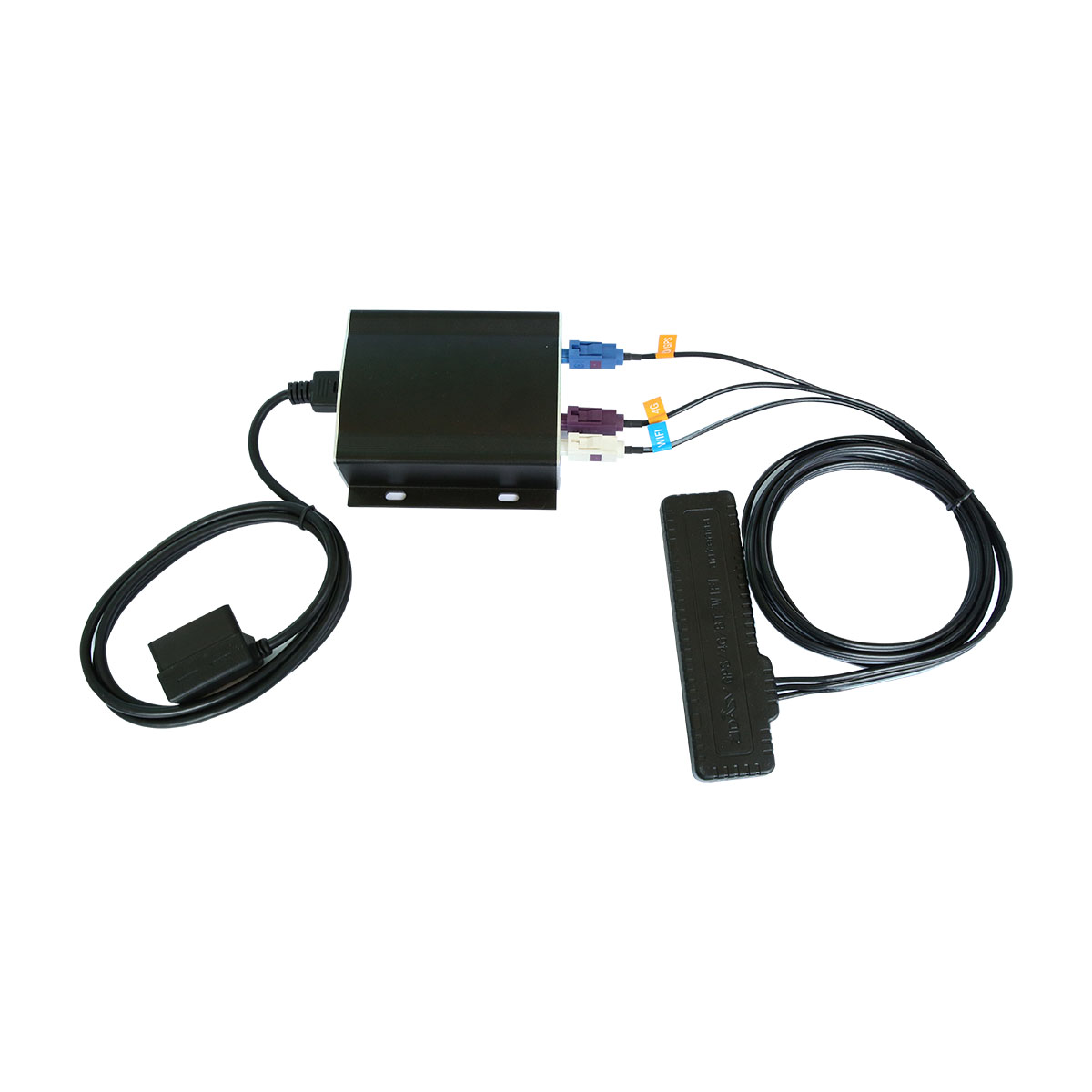

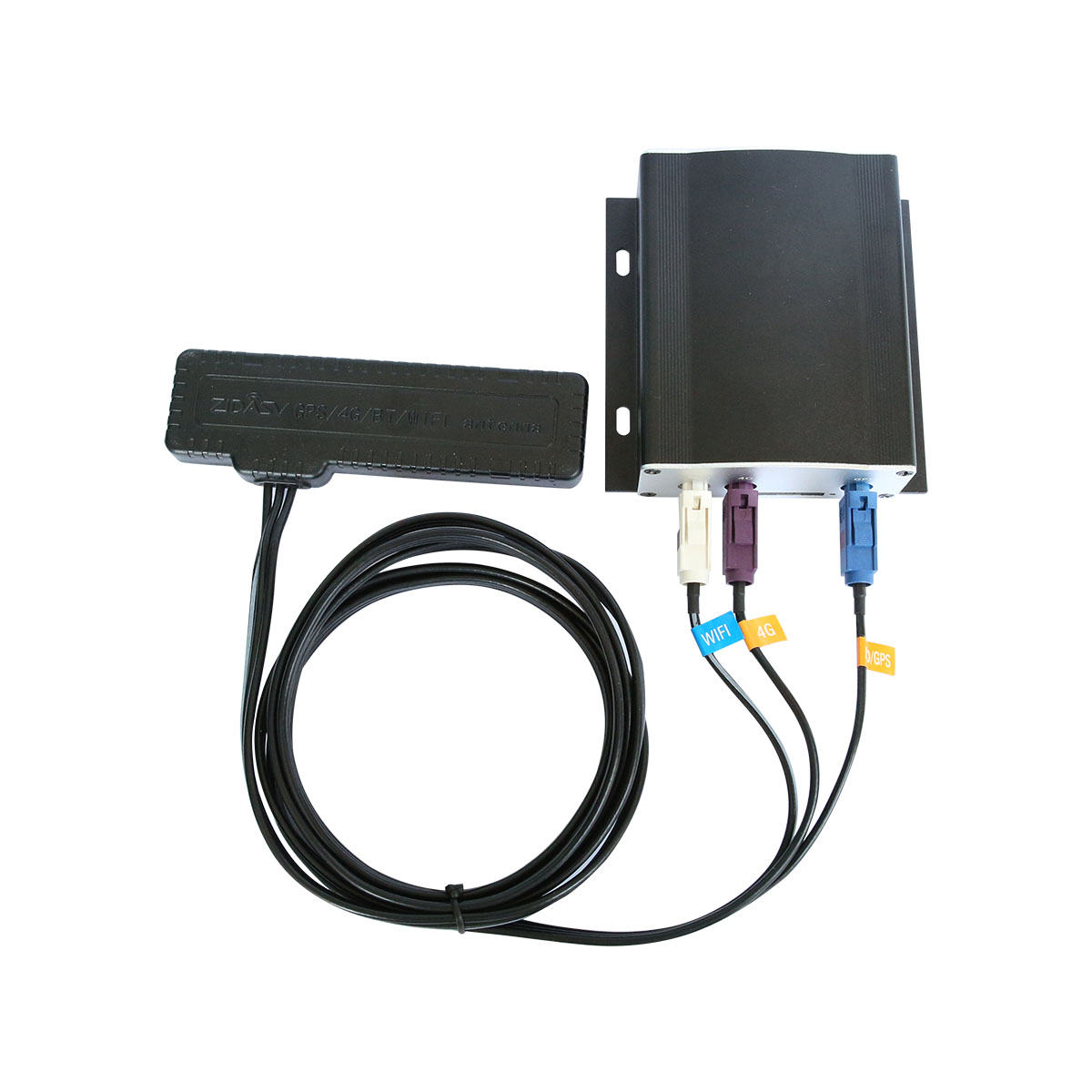

天線 |
4G天線 |
外置，三合一天線 3m線長，FAKRA接頭 |
|
WiFi天線 |
||
|
GPS天線 |
||
|
可擴展功能 |
藍牙BLE4.0 |
|
|
環境參數 |
工作溫度 |
-20℃ ~ +70℃ |
|
存儲溫度 |
-40℃ ~ +85℃ |
|
|
濕度 |
5%～95%（不結霜） |
|
|
濕熱 振動 |
GBT2423 JTT794 GB/T28046 GB/T28046.2 |
|
|
電磁兼容 |
符合GB/T17619、GB/T18655、GB/T19951、GB/T21437等要求 |
|
6.指示燈定義
|
指示燈顏色 |
閃爍狀態 |
定義 |
|
藍色 （OBD指示燈） |
閃爍 |
正在嘗試與汽車建立通訊連接 |
|
常亮 |
正在讀取車輛運行數據 |
|
|
紅色 （網絡指示燈） |
閃爍 |
正在嘗試與服務器建立通訊連接 |
|
常亮 |
正在傳輸數據到服務器 |
|
|
綠色 （GPS指示燈） |
閃爍 |
正在定位 |
|
常亮 |
已經定位成功 |
|
|
橙色 （WIFI指示燈） |
閃爍 |
沒有用戶連接WIFI熱點 |
|
常亮 |
有用戶連接使用WIFI熱點 |
7.短信查詢?cè)O(shè)置指令
|
AT+HOSTS? |
查詢IP和端口 |
|
|
AT+HOSTS=8.8.8.8,8888 |
設置IP和端口 |
|
|
AT+APN? |
查詢APN |
|
|
AT+APN=CMNET,user,pass |
設置APN,用戶名和密碼可以省略 |
|
|
AT+VERSION? |
查詢版本 |
|
|
AT+MAP |
查詢位置 |
|
|
AT+RESET |
復位終端 |
|
